钢球筛选机又称钢球挑选机或钢球筛分机，是水泥行业球磨机下钢球分级常用的振动筛分机设备。钢球筛选机用在球磨机、磨煤机工作时对失效钢球进行自动筛选，并解决人工筛选的难题，天太钢球筛选机系统已在数十家水泥厂投入使用，实际运行效果良好。

    钢球筛选机是在一般的直线振动筛的基础上技术改进改良而成，钢球振动筛的板厚比普通筛机加厚，一般为8-10mm，筛框为铁筛网，圆钢焊接而成，筛分直径从粉状的水泥粉末至70mm左右的钢球都能很好的筛分处理，更大直径的需要具体沟通。根据客户挑选要求可单层或多层使用，可达到7-8层，钢球筛选机一般为碳钢结构。钢球筛选机广泛用于水泥厂、矿山，等和研磨体有关的生产型企业。

钢球筛选机的工作原理：

 ZW钢球筛选机是双激震源驱动。当两台激震源做同步、反向运转时，其偏心块所产生的激振力在平行于激震源轴线的方向相互抵消，在垂直于激震源轴的方向叠为一合力，因此钢球（钢段）在钢球挑选机上的运动轨迹为直线向前做抛物线运动。两激震源轴相对箱体有一倾角在激振力和钢球（钢段）自重力的合力作用下钢球（钢段）在篦子上被抛起跳跃式向运动，从而达到对钢球（钢段）进行挑选和分级的目的。

钢球筛选机的结构

 ZW钢球筛选机主要由箱体、篦子、激振源、台座、减振弹簧、支架组成。

ZW型钢球筛选机技术性能及参数

  型号   筛面尺寸（mm） 总层数 适应钢球（mm）  振次Min 双振幅（mm） 电机功率（kw）

BZW520   500×2000       1-3   Φ15-Φ40        960      5～7       2×0.4

 ZW520   500×2000       1-3   Φ8-Φ18         1450     6～7       2×0.4

BZW520   500×2000       4-6   Φ15-Φ40        960      5～7       2×0.75

 ZW520   500×2000       4-6   Φ8-Φ18         1450     6～7       2×0.75

BZW1020  1000×2000      1-3   Φ15-Φ40        960      5～7       2×0.55

 ZW1020  1000×2000      1-3   Φ8-Φ18         1450     6～7       2×0.55

BZW1020  1000×2000      4-6   Φ15-Φ40        960      4～8       2×0.75

 ZW1020  1000×2000      4-6   Φ8-Φ18         1450     6～8       2×0.75

BZW1025  1000×2500      1-3   Φ15-Φ40        960      5～7       2×0.55

 ZW1025  1000×2500      1-3   Φ8-Φ18         1450     6～7       2×0.55

BZW1025  1000×2500      4-6   Φ15-Φ40        960      5～8       2×0.75

 ZW1025  1000×2500      4-6   Φ8-Φ18         1450     6～8       2×0.75

BZW1224  1200×2400      1-3   Φ15-Φ40        960      5～7       2×0.75

 ZW1224  1200×2400      1-3   Φ8-Φ18         1450     6～7       2×0.75

BZW1224  1200×2400      4-6   Φ15-Φ40        960      5～8       2×1.5

 ZW1224  1200×2400      4-6   Φ8-Φ18         1450     6～8       2×1.5

BZW1030  1000×3000      1-3   Φ15-Φ40        960      6～7       2×0.75

 ZW1030  1000×3000      1-3   Φ8-Φ18         1450     6～8       2×0.75

BZW1030  1000×3000      4-6   Φ15-Φ40        960      6～7       2×1.1

 ZW1030  1000×3000      4-6   Φ8-Φ18         1450     6～8       2×1.1

注：1、可根据用户要求进行特殊设计及现场设计钢球筛选机。

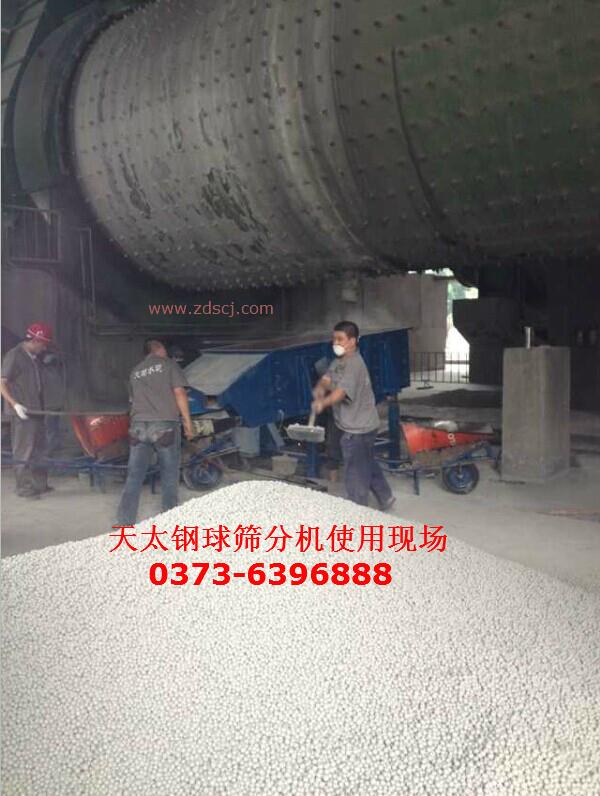

钢球筛选机现场使用图片：

钢球筛选机试机视频：
