背景技术:
本技术属于直线振动筛技术领域,具体涉及一种推拉网架式直线振动筛。现有的直线振动筛,可以由一层或多层筛网网架组成,筛网和网架是直线振动筛工作过程中的重要部件,而网架上的筛网是易损件,使用一段时间就会破损,必须更换。目前,直线筛上换网,需要将网架从筛箱中拆卸出来,直线筛的网架大都采用钢制作,自重比较大,有时需要动用吊装设备,拆装非常不便。
技术实现要素:
本技术解决的技术问题是提供了一种更换筛网更加方便快捷且不需要使用吊装设备就能够拆装网架的推拉网架式直线振动筛。本技术为解决上述技术问题采用如下技术方案,一种拉网式直线振动筛,包括筛箱、设置于筛箱底部的振动电机和用于支撑筛箱的支架,筛箱的上部设有进料口,筛箱的侧壁上设有出料口,其特征在于:所述筛箱的内部通过推拉式网架固定有筛网,该推拉式网架的两个外侧面上分别设有U型槽体,U型槽体内设有定位块,筛箱侧壁上与定位块相对的位置设有定位螺栓,该定位螺栓通过固定于筛箱外侧壁上的导向螺套限位并通过锁紧螺母锁紧,导向螺栓的末端设有顶网架U型板,其中顶网架U型板的一个侧板上设有与导向螺栓相配的圆孔并且顶网架U型板通过该圆孔设置于导向螺栓上,顶网架U型板的另一个侧板与定位块相对,顶网架U型板两个侧板之间的导向螺栓上设有开口销,筛箱内侧壁上设有与U型槽体上侧板滑动配合的导向密封皮,U型槽体的底部设有与U型槽体滚动配合的支撑轴,该支撑轴通过设置于筛箱外侧壁上的轴承座固定于筛箱侧壁上,轴承座与筛箱外侧壁之间设有盘根密封体。
进一步优选,所述的推拉式网架为一层或多层,每层推拉式网架上分别固定有筛网。
进一步优选,所述的开口销与顶网架U型板之间的定位螺栓上设有至少一个垫片,顶网架U型板与筛箱内侧壁之间的定位螺栓上设有垫片。
进一步优选,所述的U型槽体通过套设于支撑轴上的支撑套与支撑轴滚动配合。
进一步优选,所述的推拉式网架端部设有推拉把手。
本技术采用水平推拉式将网架从筛箱中移出,解决了筛网更换时网架自重大拆装不便的问题,有效提高了生产效率。
附图说明

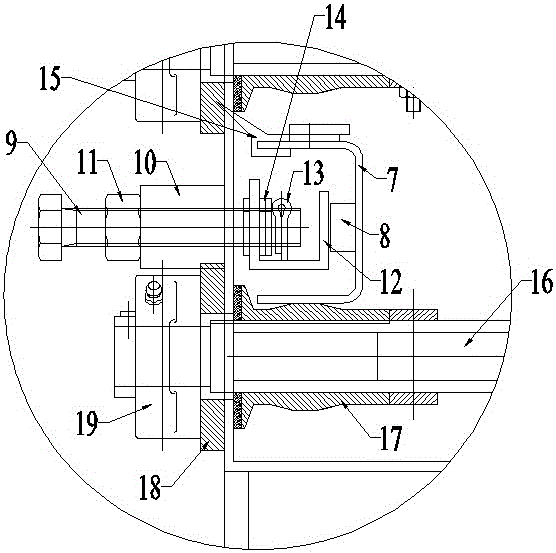

图中:1、筛箱,2、振动电机,3、支架,4、进料口,5、推拉式网架,6、筛网,7、U型槽体,8、定位块,9、定位螺栓,10、导向螺套,11、锁紧螺母,12、顶网架U型板,13、开口销,14、垫片,15、导向密封皮,16、支撑轴,17、支撑套,18、盘根密封体,19、轴承座。
具体实施方式
结合附图详细描述本技术的具体内容。一种推拉网架式直线振动筛,包括筛箱1、设置于筛箱1底部的振动电机2和用于支撑筛箱1的支架3,筛箱1的上部设有进料口4,筛箱1的侧壁上设有出料口,筛箱1的内部通过推拉式网架5固定有筛网6,该推拉式网架5的两个外侧面上分别设有U型槽体7,U型槽体7内设有定位块8,筛箱1侧壁上与定位块8相对的位置设有定位螺栓9,该定位螺栓9通过固定于筛箱1外侧壁上的导向螺套10限位并通过锁紧螺母11锁紧,导向螺栓9的末端设有顶网架U型板12,其中顶网架U型板12的一个侧板上设有与导向螺栓9相配的圆孔并且顶网架U型板12通过该圆孔设置于导向螺栓9上,顶网架U型板12的另一个侧板与定位块8相对,顶网架U型板12两个侧板之间的导向螺栓9上设有开口销13,开口销13与顶网架U型板12之间的定位螺栓9上设有2个垫片14,顶网架U型板12与筛箱1内侧壁之间的定位螺栓9上设有垫片14,筛箱1内侧壁上设有与U型槽体7上侧板滑动配合的导向密封皮15,U型槽体7的底部设有支撑轴16,该U型槽体7通过套设于支撑轴16上的支撑套17与支撑轴16滚动配合,支撑轴16通过设置于筛箱1外侧壁上的轴承座19固定于筛箱1侧壁上,轴承座19与筛箱1外侧壁之间设有盘根密封体18,所述的推拉式网架5端部设有推拉把手。
技术特征:
1.一种推拉网架式直线振动筛,包括筛箱、设置于筛箱底部的振动电机和用于支撑筛箱的支架,筛箱的上部设有进料口,筛箱的侧壁上设有出料口,其特征在于:所述筛箱的内部通过推拉式网架固定有筛网,该推拉式网架的两个外侧面上分别设有U型槽体,U型槽体内设有定位块,筛箱侧壁上与定位块相对的位置设有定位螺栓,该定位螺栓通过固定于筛箱外侧壁上的导向螺套限位并通过锁紧螺母锁紧,导向螺栓的末端设有顶网架U型板,其中顶网架U型板的一个侧板上设有与导向螺栓相配的圆孔并且顶网架U型板通过该圆孔设置于导向螺栓上,顶网架U型板的另一个侧板与定位块相对,顶网架U型板两个侧板之间的导向螺栓上设有开口销,筛箱内侧壁上设有与U型槽体上侧板滑动配合的导向密封皮,U型槽体的底部设有与U型槽体滚动配合的支撑轴,该支撑轴通过设置于筛箱外侧壁上的轴承座固定于筛箱侧壁上,轴承座与筛箱外侧壁之间设有盘根密封体。
2.根据实用要求1所述的拉网式直线振动筛,其特征在于:所述的推拉式网架为一层或多层,每层推拉式网架上分别固定有筛网。
3.根据实用要求1所述的推拉网架式直线振动筛,其特征在于:所述的开口销与顶网架U型板之间的定位螺栓上设有至少一个垫片,顶网架U型板与筛箱内侧壁之间的定位螺栓上设有垫片。
4.根据实用要求1所述的推拉网架式直线振动筛,其特征在于:所述的U型槽体通过套设于支撑轴上的支撑套与支撑轴滚动配合。
5.根据实用要求1所述的推拉网架式直线振动筛,其特征在于:所述的推拉式网架端部设有推拉把手。
技术总结
本技术公开了一种推拉网架式直线振动筛,推拉式网架的两个外侧面上分别设有U型槽体,U型槽体内设有定位块,筛箱侧壁上与定位块相对的位置设有定位螺栓,该定位螺栓通过固定于筛箱外侧壁上的导向螺套限位并通过锁紧螺母锁紧,导向螺栓的末端设有顶网架U型板,顶网架U型板两个侧板之间的导向螺栓上设有开口销,筛箱内侧壁上设有与U型槽体上侧板滑动配合的导轨滑槽,U型槽体的底部设有与U型槽体滚动配合的支撑轴,该支撑轴通过设置于筛箱外侧壁上的轴承座固定于筛箱侧壁上,轴承座与筛箱外侧壁之间设有盘根密封体。本技术采用水平推拉式将网架从筛箱中移出,拉网式直线振动筛解决了筛网更换时网架自重大拆装不便的问题。
